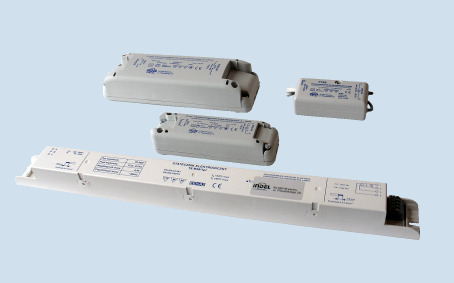

YT, YT RF  - transformatory elektroniczne do halogenów, RF - z funkcją ściemniania pilotem
Seria transformatorów elektronicznych przeznaczonych są do zasilania niskonapięciowych żarówek halogenowych o napięciu znamionowym 12V i 24V. Powszechnie stosowane w miejscach całkowitej zabudowy opraw halogenowych. Dzięki nowoczesnej konstrukcji, a zwłaszcza bardzo małej masie i gabarytom, oraz innymi zaletami technicznymi stwarzają szczególne możliwości tworzenia nowoczesnych, energooszczędnych systemów oświetlenia. Transformatory serii YT RF posiadają funkcję ściemniania pilotem radiowym bez konieczności stosowania dodatkowych przewodów na wejściu lub na wyjsciu.

Parametry techniczne:    Technical parameters:   Технические параметры:    Technické parametry:

Typ transformatora

Transformer type

Тип трансформатора

Typ transformátoru

Napięcie wejściowe

Input voltage

Исходное напряжение

Vstupné napětí

Prąd wejściowy

Input current

Исходный ток

Výstupní proud

Zakres mocy

Power range

Диапазон мощности

Rozsah výkonu

Napięcie wyjściowe

Output voltage

Исходное напряжение

Výstupné napětí

Współczynnik mocy

Power factor

Коэффициент силы

Koeficient výkonu

Temperatura otoczenia

Ambient temperature

Температура окружения

Teplota okolí

Klasa bezpieczeństwa

Insulation class

Степень защиты

Třída bezpečnosti

Ilość terminali wejściowych

Number of input terminals

Количество исходных терминалов

Počet vstupních terminálů

Ilość terminali wyjściowych

Number of output terminals

Количество исходных терминалов

Počet výstupných terminálů

Klasa szczelności obudowy

Casing tightness class

Степень непрницаемости крепления

Třída těsnosti výztuže

Waga /

Weight /

Весы /

Hmotnost

Typ obudowy

Casing type

Тип крепления

Typ výztuže

Wymiary AxBxC

Dimensions AxBxC

Размеры AxBxC

Rozměry AxBxC

YT 50

230 V ±10% 50Hz

0,22A

0–50 W

11,5 V

0,99

0 – 40 °C

II

Przewód 2x0,5mm2

2 przewody 1mm2

IPX7

75g

EC 05

71,5x35x23,4

YT 60

0,27A

0–60 W

Przewód 2x0,5mm2

2 przewody 1mm2

IPX7

75g

EC 05

71,5x35x23,4

YT 60 RF

0,27A

0-60W

2

2

IP44

95g



188x34,2x36,5

YT 70

0,33A

0–70 W

2

2

IP40

115g

EC 10

118x36,5x29,5

YT 105

0,46A

0–105 W

2

4

IP40

120g

EC 10

118x36,5x29,5

YT 150

0,65A

0–150 W

4

6

IP40

235g

EC 20

173x54x33

YT 210

0,93A

0–210 W

4

6

IP40

285g

EC 30

173x54x38

YT 250

1,1A

0–250 W

4

6

IP40

285g

EC 30

173x54x38

YT 70

230 V ±10% 50Hz

0,35A

0-70W

24V

0,99

0 – 40 °C

II

2

2

IP40

115g

EC 10

118x36,5x29,5

YT 150

0,65A

0-150W

4

6

IP40

235g

EC 20

173x54x33

Normy: PN-EN 61046, PN-EN 55015

Transformatory wyposażone są w:
-     układ zapewniający współpracę ze ściemniaczami
-     funkcję ściemniania drogą radiową -YT RF oraz pilota radiowego
-     zabezpieczenie zwarciowe,  przepięciowe, przeciążeniowe, termiczne powracalne (temp. wył. 100ºC)

Konstrukcja transformatorów umożliwia:
-     pracę przy minimalnym obciążeniu np. 1W w przypadku stosowania diodowych źródeł światła
-     podłączenie do pojedynczego zacisku przewodu do 4mm2
-     możliwość podłączenia kilku transformatorów do jednego ściemniacza
-     montaż transformatorów na podłożu o nie ustalonej klasie palności np. meble
-     błyskawiczny i prosty montaż bez dodatkowych materiałów, gdyż transformator posiada montowane w obudowie wkręty mocujące 3x20 zabezpieczone przed wypadaniem.

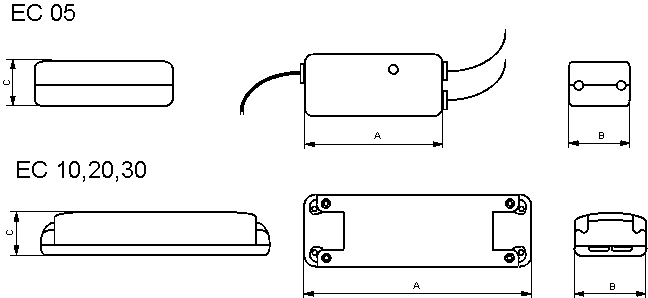

Wymiary obudów:         Casings dimensions:          Размеры крепления:           Rozměry krytů:


T5B, T8B, DLB  - stateczniki elektroniczne do świetlówek
Seria stateczników elektronicznych służących do zapłonu oraz podtrzymania odpowiedniego napięcia i prądu świetlówek - lamp fluorescencyjnych w układach równoległym lub szeregowym zasilanych, z sieci 230V 50/60Hz. Pozwalają znacznie wydłużyć czas życia świetlówek.

S-T5B  - stateczniki elektroniczne ściemnialne do świetlówek
Seria stateczników elektronicznych ściemnialnych służących do zapłonu oraz podtrzymania odpowiedniego napięcia i prądu świetlówek - lamp fluorescencyjnych w układach równoległym lub szeregowym, zasilanych z sieci 230V 50/60Hz. Stateczniki wspólpracują z każdym ściemniaczem oświetlenia w zakresie 2-100%.

T5B radio - stateczniki elektroniczne ściemnialne do świetlówek, sterowane pilotem radiowym
Seria stateczników elektronicznych ściemnialnych służących do zapłonu oraz podtrzymania odpowiedniego napięcia i prądu świetlówek - lamp fluorescencyjnych w układach równoległym lub szeregowym, zasilanych z sieci 230V 50/60Hz. Stateczniki realizują funkcję ściemniania przy użyciu pilota radiowego w zakresie 2-100%. Powszechnie stosowane w nowoczesnych oprawach oświetleniowych, zastępują konwencjonalne stateczniki i startery. Montowane w pomieszczeniach biurowych,
zakładach przemysłowych, sklepach, szpitalach, bankach, itp., oraz jako oświetlenie uliczne i ogrodowe, a także oświetlenie awaryjne.

Parametry elektryczne:

Typ

Ilość
świetlówek
x
moc

Wymiary
AxBxC

Otwory mocujące

Ciężar

Moc
systemu

Moc
lampy

Prąd

λ

Schemat

podłączenia

[W]

[mm]

[mm]

[g]

[W]

[W]

[A]

Dla świetlówek typu T5

T5B14/1pf

1x14

360x30x22



90

17

14

0,08

0,96

A

T5B14/2pfs

2x14

360x30x22

350

140

34

28

0,14

0,96

B

T5B14/3/4pf

3x14

360x30x22

350

170

51

42

0,2

0,96

C

T5B24/1pf

1x24

360x30x22

350

90

27

24

0,12

0,96

A

T5B24/2pfs

2x24

360x30x22

350

185

54

48

0,24

0,96

B

T5B24/3pf

3x24

360x30x22

350

230

78

72

0,35

0,96

C

T5B24/4pf

4x24

360x30x22

350

230

104

96

0,47

0,96

D

T5B28/1pf

1x28

360x30x22

350

180

32

28

0,14

0,96

A

T5B28/2pf

2x28

360x30x22

350

185

64

56

0,27

0,96

E

T5B35/1pf

1x35

360x30x22

350

180

39

35

0,18

0,96

A

T5B35/2pf

2x35

360x30x22

350

185

78

70

0,36

0,96

E

T5B39/1pf

1x39

360x30x22

350

180

43

39

0,19

0,96

A

T5B39/2pfs

2x39

360x30x22

350

185

86

78

0,38

0,96

B

T5B54/1pf

1x54

360x30x22

350

190

60

54

0,26

0,96

A

T5B54/2pfs

2x54

360x30x22

350

230

120

108

0,52

0,96

E

Dla świetlówek typu T8

T8B18/1pl

1x18

118x36,5x29,5

26

90

19

16,5

0,09-0,10

0,6

A

T8B18/2pls

2x18

360x30x28

230

190

38

32

0,17-0,16

0,96

B

T8B18/4plf

4x18

360x30x28

230

230

76

64

0,34-0,32

0,96

D

T8B36/1pl

1x36

360x30x28

230

190

36

32

0,16-0,15

0,96

A

T8B36/2pls

2x36

360x30x28

230

190

72

64

0,33-0,30

0,96

B

T8B58/1pl

1x58

360x30x28

230

190

55

50

0,25-0,23

0,96

A

T8B58/2pls

2x58

360x30x28

230

230

110

100

0,50-0,46

0,96

B

Do świetlówek kompaktowych

DLB13/1pc

1x13

118x36,5x29,5



170

17

13

0,07-0,08

0,6

F

DLB13/2pc

2x13

173x54x33

140

185

33

26

0,14-0,16

0,96

G

DLB18/1pc

1x18

118x36,5x29,5



170

19

16,5

0,09-0,10

0,6

F

DLB18/2pc

2x18

173x54x33

140

185

38

33

0,16-0,17

0,96

G

DLB26/2pc

2x26

173x54x33

140

190

54

48

0,24-0,26

0,6

G


Normy: PN-EN 61347, PN-EN 55015

Informacje techniczne:
• Podgrzewanie wstępne elektrod - ciepły start
• Brak wpływu zasilania na strumień świetlny
• Napięcie zmienne pracy 195 – 254 V; 50/60 Hz
• Napięcie stałe pracy 176 – 280 V, napięcie zasilania dla zapłonu ≥198 V
• Współczynnik mocy ≥ 0,96
• Częstotliwość pracy≥ 30 kHz
• Temperatura otoczenia -20°C … + 50°C
• Średni czas pracy 50 000 h przy ta max = 50°C, prawdopodobieństwo uszkodzenia 10%
• Automatyczne wyłączenie statecznika w przypadku uszkodzenia lampy (End Of Life)
• Automatyczne włączenie balastu po wymianie świetlówki (nie dotyczy DL B18/1pc)
• Zabezpieczenie temperaturowe
• Zabezpieczenie braku świetlówki
• Zabezpieczenie przeciwzwarciowe
• Klasa izolacji II
• IP 20
• Tc = 80°C

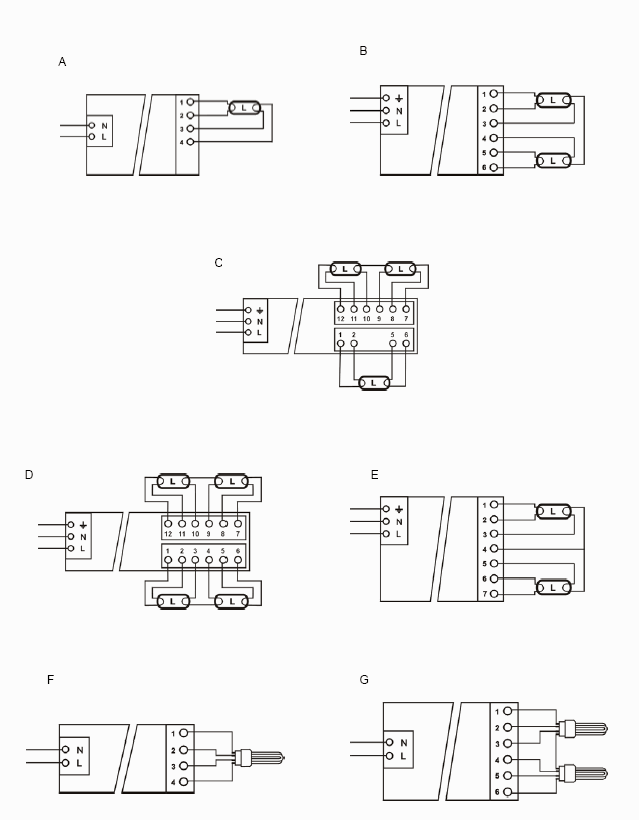

Schematy podłączeń świetlówek do stateczników elektronicznych

ZL  - zasilacze do LED
Zasilacze diod świecących LED mocy, które wymagają odpowiedniego napięcia zasilania oraz odpowiedniej wartości płynącego przez nie prądu. Zasilacz umożliwia zasilanie diod LED o mocy: 3W; 5W; 10W połączonych w szeregową gałąź, przy czym w jednej gałęzi może być połączonych: od 1 do 7 diod koloru czerwonego i czerwono-pochodnych oraz od 1 do 5 diod innych kolorów. Prąd płynący przez diodę zależny jest od mocy diody i tak dla przykładu dioda o mocy: 1W wymaga prądu 350mA; 3W to prąd 700mA; 5W to 1A; 10W to 1,5 A. Półprzewodnikowe świecące diody mocy, wymagają odpowiedniego napięcia zasilania oraz odpowiedniego prądu zasilania. Napięcie zasilania dla diody czerwonej - czystej; czerwono - pomarańczowa; oraz żółto - pomarańczowa wynosi od 2,8 do 2,95 V. Napięcie zasilania dla diody białej, zielonej, seledynowej oraz niebieskiej wynosi od 3,4 do 3,9 V. Napięcie wyjściowe zasilacza jest ustawiane automatycznie w zakresie od 4V do 24V odpowiednio do ilości zasilanych i połączonych szeregowo zewnętrznych diod LED. Zasilacze dostępne są  w kilku wersjach prądowych różniących się wartością prądu wyjściowego, uzależnionym od mocy stosowanych diod LED. Posiadają zabezpieczenie termiczne i przeciwzwarciowe.

Parametry

Zasilacze do LED ze stabilizacją prądu

Zasilacze do LED ze stabilizacją napięcia

Napięcie wejściowe

180-254V 50/60Hz

180-254V 50/60Hz

Prąd wejściowy

0,121A

0,123A

Moc wyjściowa

8,4W

10W

Nominalny prąd wyjściowy

350mA

1A

Maksymalna ilość diod w pojedynczej gałęzi: białych, niebieskich lub zielonych

6

2

Maksymalna ilość diod w pojedynczej gałęzi: żółtych,

pomarańczowych lub czerwonych

9

3

Zakres temperatury pracy

-10ºC÷ + 40ºC

-10ºC÷ + 40ºC

Sprawność

>76%

>81,3%

Klasa izolacji

II

II

Przewód wejściowy

2x0,5mm2

2x0,5mm2

Przewody wyjściowe

1mm2

1mm2

Waga

110g

110g



Konstrukcja zasilacza zapewnia:
